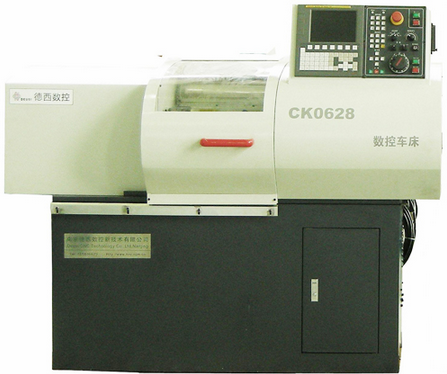

CK0628数控车床是一种可加工复杂轴、盘类零件的小型数控车床。该机床具有功能全、精度高、性价比好的特点,配套供应兼容的数控加工仿真软件,通过RS232通讯接口,能与计算机联网实现程序传送和CAD/CAM加工,特别适合数控编程和操作技能的训练。亦是小型零件理想的加工设备。
主要参数
床身大回转直径 280mm | 拖板上大回转直径 150mm |
大行程 Z:320mm X:135mm | 大工件长度 400mm |
主轴锥孔 M4 | 尾座锥孔 M3 |
主轴转速 100~2000rpm(无级) | 主电机功率 1.5KW |
进给当量 0.001mm | 快进速度 3000mm/min |
电动刀架 6工位 | 刀具规格 外圆12×12,内孔Ø16 |
电源 50Hz、单相、220V、10A | 机床外形 1420×1100×1550mm |
主要特点
1.本机床根据教学培训的要求专门设计,采用高精度主轴、预载荷滚珠丝杠、贴塑导轨、同步齿形带等生产型的部件。
2.配有全防护罩、弧形拉门、落地底座、冷却系统、积屑抽屉、资料柜等。
3.采用变频器无级变速。
4.三爪自定心卡盘
5.卧式六工位电动刀架,外圆车刀12x12,内孔车刀Ø16
6.数控系统技术新、功能全、稳定可靠。
7.电路设计先进、工艺好,元器件品牌产品、质量可靠。
8.外置RS232接口,支持CAD/CAM功能,实现DNC加工。
9.中文菜单提示、使用简便。
10.回参考点开关,双向超程限位开关。
11.进给速度可调,手、点动功能齐全,丝杠螺距误差补偿、刀尖圆弧半径补偿功能完备。
12.交流伺服驱动和电机,传动平稳、精度高。
13.可选配气动卡盘,实现工件自动夹紧,松开。
14.可选配气动门系统,实现拉门的自动开合,便于联成柔性生产线(FMS)。
15.配套供应兼容的数控编程加工仿真软件。
数控系统配置
可配系统 | 西门子 | 发那科 | 三菱 | 华中 | 广数 | KND | 华兴 | |
8080D/828D/840D | Oi mate/oi |
可配系统 西门子 发那科 三菱 华中 广数 KND 华兴
808D/828D/840D Oi mate/0i
可选件
1.气动卡盘
2.气动门系统
3.可根据用户要求配其他数控系统
