DS-RM-AE 加工中心(数控铣床)装调维修实验实训台

2021-10-22
820次

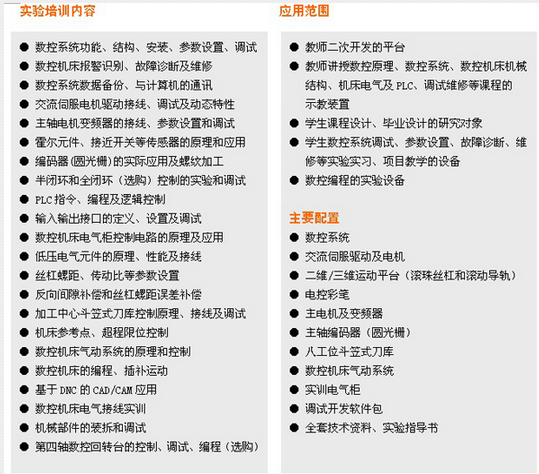

DS-RM-AE 加工中心(数控铣床)装调维修实验实训台具有加工中心、数控铣床的组成原理、调试、PLC、参数设置、故障诊断、维修、编程、机械装调等综合培训功能。由数控实验台、机构演示台、机床电气柜等组成。

电控实验台由数控系统、主轴变频、交流伺服驱动、刀库控制、输入/输出(I/O)、强电控制、电源、故障设置等模块组成,一台数控机床的电控系统每一主要环节都在电控调试箱上分解展示,其信号均能显示并可测量;可自行接线、调试;故障设置模块可设数十个故障点,故障可明设置(训练之用)和暗设置(考核之用),并能显示故障数量。
    DS-RM-AE机构演示台由X/Y双轴二维运动平台、Z轴坐标刻度盘、主轴电机及编码器、八工位刀库等模块组成。二维运动平台采用滚珠丝杠、滚动导轨,均有双向超程、回零等功能,配有电控彩笔,可画出双轴联动的实际轨迹;Z轴坐标刻度盘可直观显示多轴联动、反向间隙补偿、丝杠螺距误差补偿等功能;X轴可选配直线光栅,实现全闭环控制;主轴电机由变频器控制实现无级变速,并通过齿形带与编码器相联;八工位斗笠式刀库模块直观展示加工中心刀库的机械结构、控制方式,以及加工中心气动系统的结构、原理和控制。
    机床电气柜则与工业用数控机床的控制电柜一致,可进行电路设计、电气元器件安装、接线、调试等实训,电气板可更换,便于学生分组进行实际技能的训练。电气板上配有模拟驱动器和模拟变频器,训练更逼真,且保护器件,降低成本。机构演示台由电控实验台和机床电气柜双路并联控制。
DS-RM-AE可实现加工中心、数控铣床实验功能的切换。可选购第四轴数控回转台,实现“四轴三联动”功能,满足多轴加工的培训要求。

型号与配置

 型号 DS-RMC-AE   DS-RMD-AE  DS-RMF-AE  DS-RMHh-AE   DS-RMM-AE  DS-RMH-AE
 数控系统  西门子802C  西门子802Dsl  发那科
0i mate D
 海德汉
320
 三菱
E60
 华中
世纪星
 进给驱动 交流伺服 交流伺服 交流伺服 交流伺服 交流伺服 步进或
交流伺服

选购
●智能化故障诊断考核系统          ●可更换电气板及其元器件         ●长光栅尺 (全闭环控制)
●数控回转工作台(第四轴)       ●主轴交流伺服电机
